遠程滅火偵察拋投系統PTQ7.5-Y230-2

遠程滅火偵查拋投系統

遠程滅火偵查拋投系統

遠程滅火偵查拋投系統

遠程滅火偵查拋投系統

遠程滅火偵查拋投系統

PTQ7.5-Y230-2遠程滅火偵察拋投系統

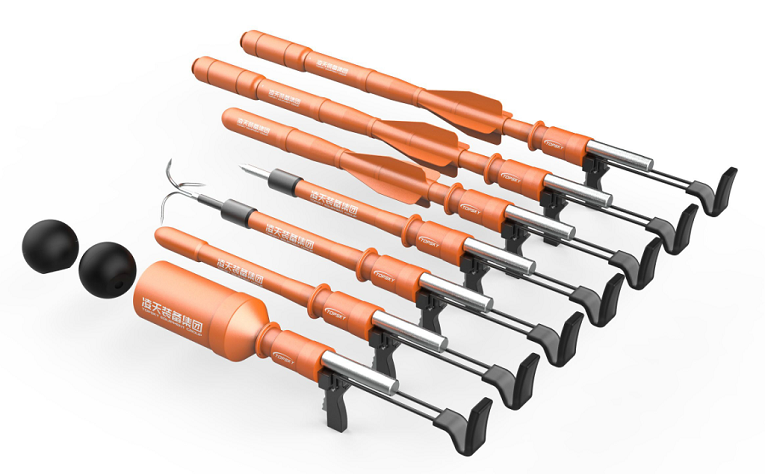

產品結構：

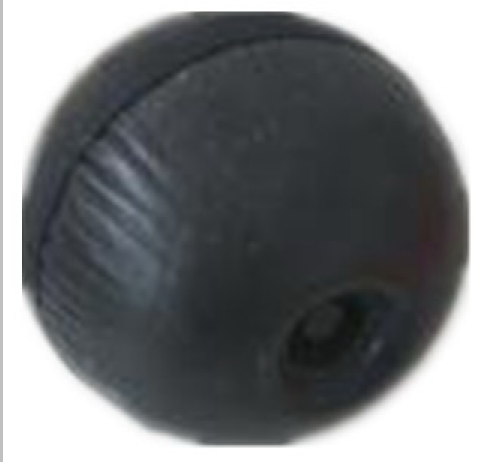

氣體偵察球

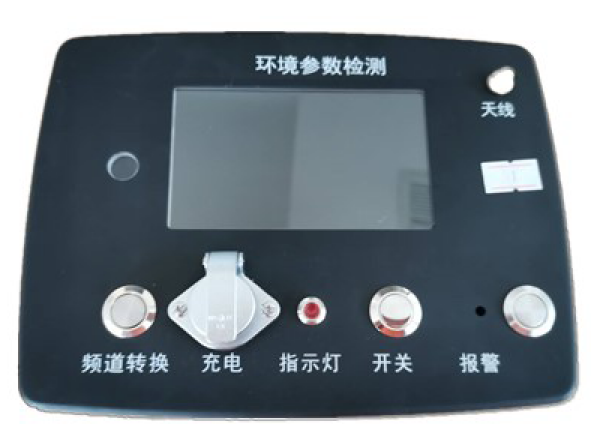

氣體顯示屏

視頻偵察球

視頻顯示屏

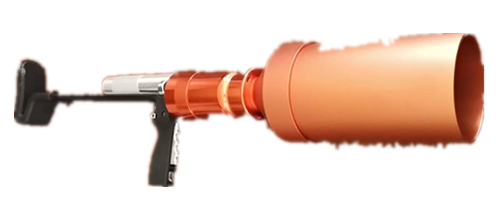

氣體，視頻發射裝置

破窗彈

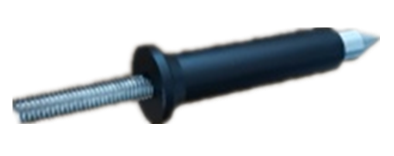

破窗彈頭

產品背景:
高層建筑火災是威脅城市安全最大隱患，由于建筑物高，滅火難度極大，消防水炮，消防車難以撲滅，消防直升機還沒有得到大面積普及，目前主要依賴消防戰士抵達建筑物內滅火，給消防人員帶來未知潛在危險，每年都有高層建筑火災造成消防人員傷亡的報道。
森林火災由于火災面積大，樹木密集，形成強大風流，更加加速火災蔓延，幾次大的火災中，均造成重大消防人員損失。
北京凌天堅持非接觸式救援技術，遠距離偵察，遠距離滅火，遠距離破拆破玻璃、遠距離拋投。
原有的拋投系統，僅能發生繩索拋投器，僅用于人員和物資的輸送。PTQ7.5-Y230-2遠程滅火偵察拋投系統在原系統的基礎上，增加了氣體偵察，視頻偵察，破拆能功能，最大限度解決高層建筑火災救援、森林消防救援、水域救援、?；鹿示仍刃枰獜?fù)雜救援場景。

一、產品概述

PTQ7.5-Y230-2是采用壓縮二氧化碳或空氣為動力的遠距離救生拋投器。拋投器可在短時間內完成安裝及發射。拋投器的彈藥分為多種，各種適用于不同的場地，視頻偵察，可以查看遠處圖像，氣體偵察，對有毒有害氣體進行分析顯示，提醒救生人員當前區域是否安全。破琉璃，滅火彈對障礙與火源的除滅。同時可在復雜水域發射救生圈，繩索等。

二、適用范圍

l 高層建筑火災救援

l 森林消防救援

l 水域救援：河邊、湖邊、江邊和海邊等復雜救援場所，可實現遠距離水上救生

l ?；鹿示仍?/span>

陸用救援：適用民用、警用、軍用、消防、船對船、船對岸、高樓或山澗等救援場合

三、產品特點

1. ★高清視頻傳輸
用救生拋投器拋擲到遠距離有潛在危險的區域，并實時無線傳輸現場視頻和音頻到后端顯控器上，操作者可隱蔽觀察控制，不必親臨危險，降低了在建筑物、地下室、山洞、隧道和街巷等狹小復雜空間內行動的危險性。

2. ★高精度氣體傳輸
用救生拋投器拋擲到遠距離有危險氣體潛在的區域，并實時無線傳輸現場氣體數據到后端顯控器上，操作者可時時了解前方是否有危險氣體存在，不必親臨危險，降低了在礦山，建筑物、地下室、山洞、隧道和街巷等狹小復雜空間內前進的危險性。

氣體探測球整體防護等級為IP66。

3. ★發射破窗彈
頂部采用高強度合金鋼，20米范圍內可破雙層鋼化玻璃、50米范圍內可破單層玻璃、80米范圍內可破常規單層玻璃。

破玻璃頭采用合金鋼材質，經過專業處理后，強度達到可瞬間穿透雙層鋼化玻璃的程度。發射方面配以專用的發射體，這樣最終使得我們的破玻璃彈很快的發射出去

4. ★發射高分子快速滅火彈
滅火彈（內含水基滅火劑），我們在滅火劑方面采用優質的滅火材料，中性藥劑，不會對環境產生破壞，不產生有毒有害氣體，適用于：木材，液體，氣體，電器火災的初期火情的滅火。發射方面配以專用的發射管，這樣最終使得我們的滅火彈達到了質量輕、安全性能好、操作簡便等特點。

5. ★多功能用途

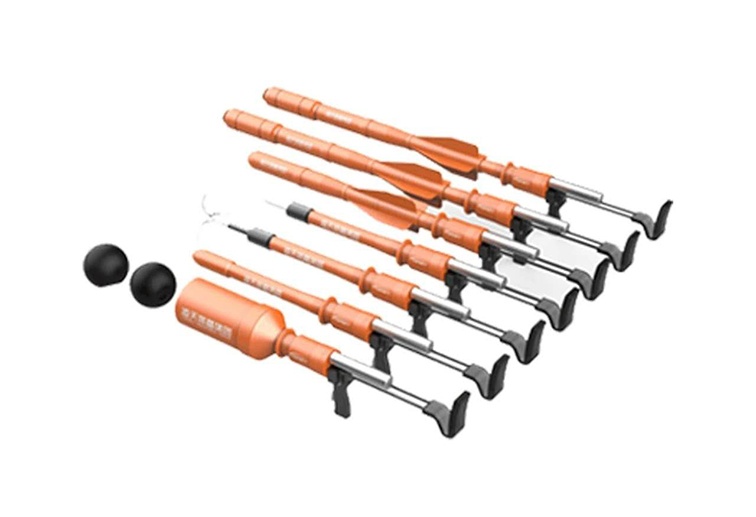

有氣體偵察，視頻偵察，發射滅火彈，破玻璃，發射錨鉤，拋繩，發射救生圈功能

6. ★選用強度高，塑性高，硬度高，優質聚氯乙烯材料

7. 采用壓縮空氣為發射動力

沒有明火，配置有安全保險機構，杜絕誤發射。

四、主要技術指標

4.1 PTQ7.5-Y230-2遠程滅火偵察拋投系統整機：

1. ★基本功能：氣體偵察，視頻偵察，發射滅火彈，破玻璃，發射錨鉤，拋繩，發射救生圈7種功能；

2. ★防護等級：拋投器本體防護等級IP68，拋投器氣體探測球與視頻探測球及顯示部分防護等級IP66。

3. 動力：氣動，壓縮空氣最大工作壓力：8MPa。

4. ★發射參數：發射初速度≥4~5s 拋投質量≥5°

5. 拋繩彈繩索尺寸：Φ3mm×120M，拋繩拉力不小于240 mm×高 745mm×寬320mm，

7. 整機包裝后主體重量：13.5KG。配件箱重量：66mm。拋繩，發射救生圈，發射滅火彈，破玻璃，錨鉤發射管直徑37mm。

3. 發射器與發射管接口尺寸：矩形M48防退螺紋

4. 拋投器缸體上面配有氣壓表，可以清晰的看到使用時拋投器內部的充氣氣壓值，避免沖入的氣壓過大或過小從而影響使用效果。采用高壓空氣為發射動力，沒有明火，可以從易燃區域射出或射入易燃區域，

5. 拋投器包裝為高爾夫球包式外包裝，可拎提、可背負。攜帶方便，利于救援人員迅速投入救援工作同時也保證使用人員安全巧妙的結構設計，使其在各種復雜及危險的救援場合下都能適用。

4.3氣體偵察系統：

1. 氣體偵察系統配置：探測球1個，顯示器7-8層樓高），氣體無線傳輸距離是最大1臺。

2. ★探測球最大拋投距離50米，最大拋投高度30米（80米。

3. ★攝像頭：25mw 5.8G，圖傳一體機，體積17*13mm。搭配直徑100mm保護套，有效防護可達到60米垂直跌落。

4. 顯示屏：高清圖像顯示，采用內置電池，可插SD卡，可錄像的5寸顯示屏，頻率采用抗干擾5.8GHZ頻率。

5. 攝像頭白天可視距離≥20米，像素1根，滅火彈1根，破玻璃合金頭80米。水用救援彈里的水用浮具入水5秒內自動充氣成為救生圈，產生浮力：8公斤

五、產品應用

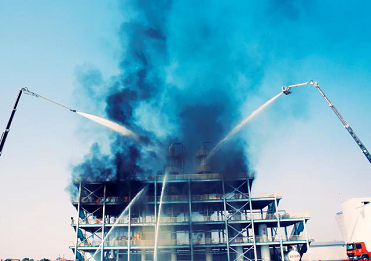

高層建筑火災救援

?；鹿示仍?span style="margin:0px;padding:0px;border:0px;outline:0px;font-size:12px;">

應急救援

水域救援

森林消防救援

消防救援
